一、CS-Y03N余壓探測器接線

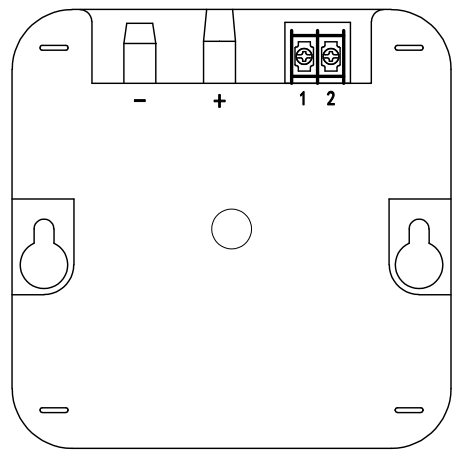

1. 下圖為探測器接線端子示意圖：
| 端子號 | 端子接線定義 |
|
1 |
總線1 |
|
2 |
總線2 |
2. “+”氣管嘴懸空在當前區域（前室/樓梯間）；
“-”氣管嘴接氣管至走道；
端子“1”“2”為無極性二總線，各樓層模塊并聯接至CS-Y03M余壓控制箱相應端子。
3. 建議采用NH-RVS-2*1.5mm2電纜。
CS-Y03N余壓探測器【點擊圖片查看詳情】
二、CS-Y03A余壓探測器接線
1. 下圖為探測器接線端子示意圖：
| 端子號 |
端子接線定義 |
端子號 |
端子接線定義 |
| 1 |
+24V |
3 |
信號1 |
| 2 |
-24V |
4 |
信號2 |
2. “+”氣管嘴懸空在當前區域（前室/樓梯間）；
“-” 氣管嘴接氣管至走道；
端子“1”“2”接DC24V電源，各樓層模塊并聯依次接到CS-FK余壓控制箱第“5”“6”號端子；
端子“3”“4”接信號線，各樓層模塊并聯依次接到CS-FK余壓控制箱第“7”“8”號端子。
3. 建議采用NH-RVV-4*1.5mm2電纜。
CS-Y03A余壓探測器【點擊圖片查看詳情】
