具體說明

消防疏散正壓送風余壓監控系統包括四部分組成，包括余壓傳感器CS-Y04D（又叫余壓傳感器、壓差控制器）、余壓控制器CS-Y04C、余壓監控器CS-Y04M、泄壓閥執行器等構成。其中各樓層余壓傳感器對正壓送風余壓進行檢測，余壓控制器可以接收余壓傳感器的信號，并進行集中處理，從而來控制泄壓閥執行器，進而控制旁通泄壓閥的開啟和關閉，還可以給余壓傳感器（余壓探測器）和電動執行器（旁通泄壓閥控制機構）集中供電。安裝于消控室的余壓監控器CS-Y04M可監控整個系統中每臺余壓傳感器和余壓控制器的工作狀態，實現聲光報警的同時，還可以實時打印出報警信息。

消防疏散正壓送風余壓監控系統Y04系列將空氣壓力傳感技術、液晶顯示技術、計算機控制技術、計算機網絡技術有機結合起來，是專為防煙樓梯間、前室、合用前室、消防電梯間、封閉避難層（間）等場所余壓檢測和控制設計的智能測控設備。

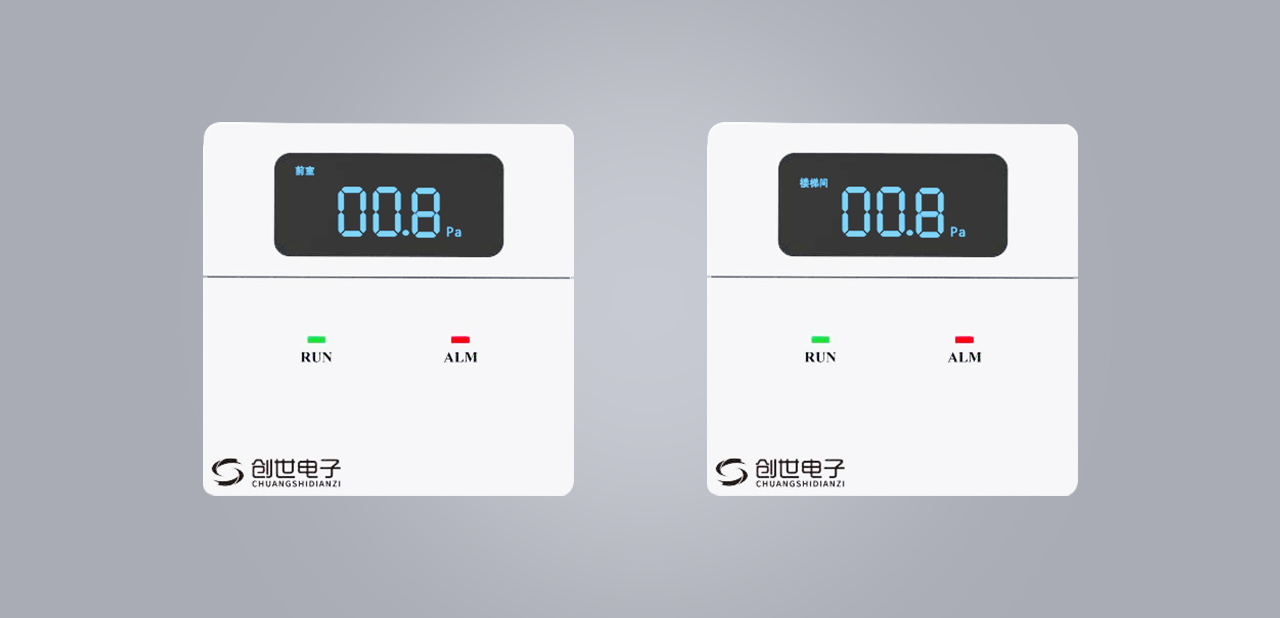

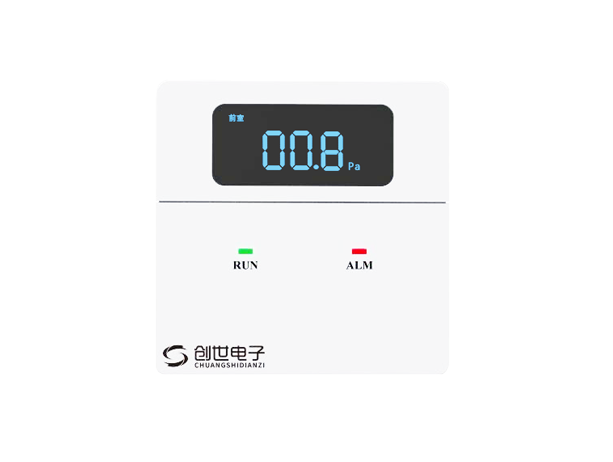

余壓傳感器CS-Y04D，又名余壓傳感器、壓差測控器、差壓控制器、前室/樓梯間壓力傳感器或壓差傳感器，是山東創世電子技術有限公司專門針對正壓送風系統前室及樓梯間余壓值測控研發的一款高精度智能產品，完全滿足GB51251-2017《建筑防煙排煙系統技術標準》中的功能需求。

余壓監控系統實時監測前室和樓梯間的余壓值，及時調整加壓送風量，使前室和樓梯間的余壓值保持在合理范圍內，既能保證煙氣和熱量不能侵入，又能保證火災區人們輕松打開房門進入防煙區，為逃生人員提供安全的逃生通道。

產品資質

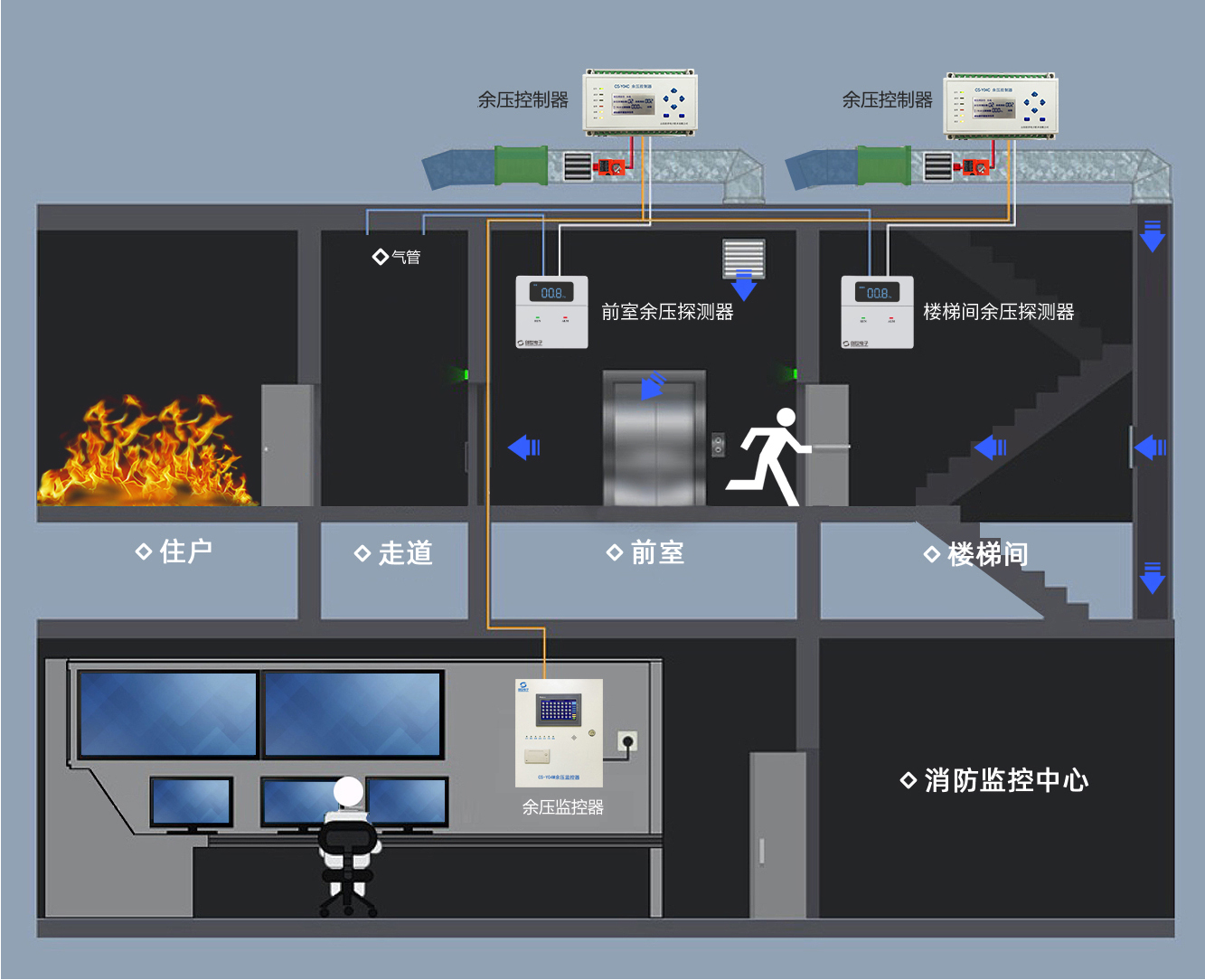

系統原理

發生火災時，正壓送風系統啟動，著火層及上下相鄰兩層風口開啟，依據安全逃生原則，加壓送風應滿足防煙樓梯間壓力>前室壓力>走道壓力的壓力遞增分布。
從防煙角度，余壓值越高越有利于防煙。但加壓送風方向與疏散門開啟方向恰恰相反，余壓值過高則會導致樓梯間和前室、前室和走道之間疏散門兩側壓差過大，從而出現疏散門難以開啟的情況，使疏散過程中存在安全隱患。 余壓監控系統，實時監測前室和樓梯間的余壓值，及時調整加壓送風量，使前室和樓梯間的余壓值保持在合理范圍內，既能保證煙氣和熱量不能侵入，又能保證火災區人們輕松打開房門進入防煙區。

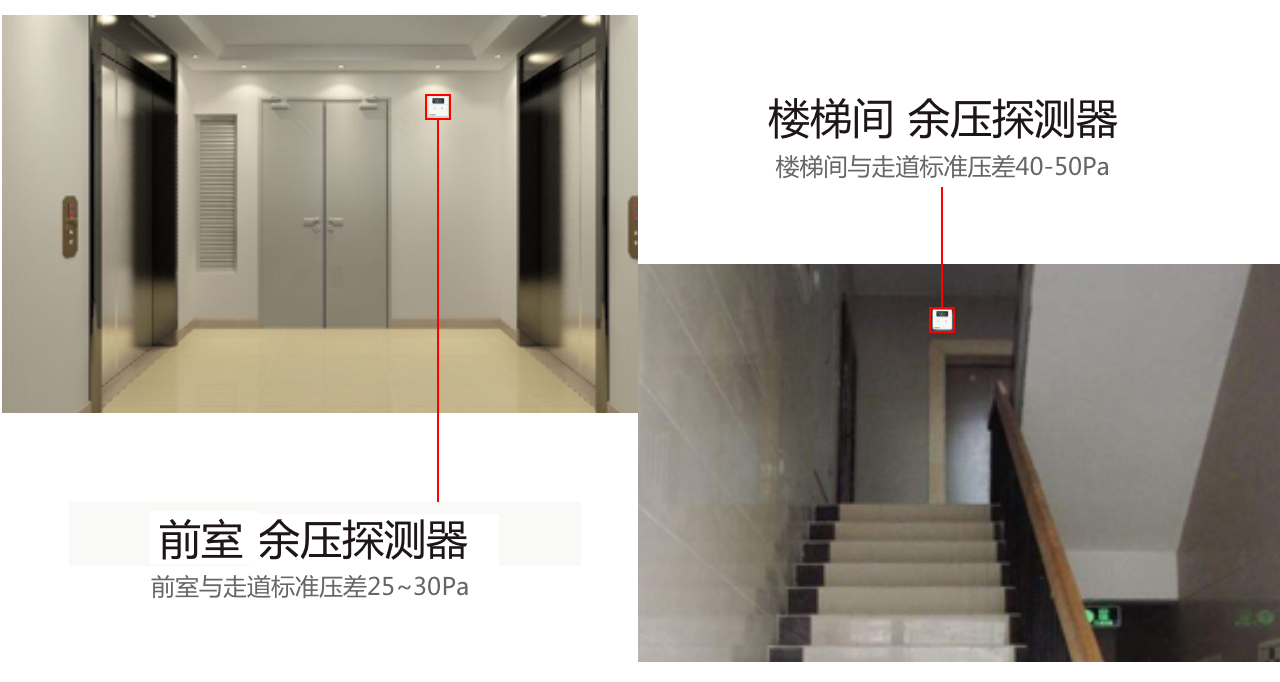

安裝示意圖

前室、合用前室的余壓傳感器為每層一個；樓梯間設置兩個余壓傳感器，兩個之間間距大于等于1/2樓層高度，可理解為1/4處和3/4處各一個。
安放在前室和走廊之間防火門上部墻面為宜，距吊頂或屋頂20cm，預留86暗盒以方便走線。
線纜為NH-RVS-2×1.5 mm2
