具體說明

正壓送風余壓監控系統網絡型由余壓探測器CS-Y03N、風閥控制箱CS-Y03M、余壓監控主機CS-Y03D經計算機數據總線組合而成各樓層余壓探測器對正壓送風余壓進行檢測，并將數據傳送至風閥控制箱，風閥控制箱分析余壓探測器數據控制旁通泄壓閥的工作狀態，實現相應空間壓差控制，達到保持余壓值在合理范圍內目的。后臺主機顯示并記錄整個系統的工作狀態。

正壓送風余壓監控系統網絡型將空氣壓力傳感技術、液晶顯示技術、計算機控制技術、計算機網絡技術有機結合起來，是專為防煙樓梯間、前室、合用前室、消防電梯間、封閉避難層（間）等場所余壓檢測和控制設計的智能測控設備。

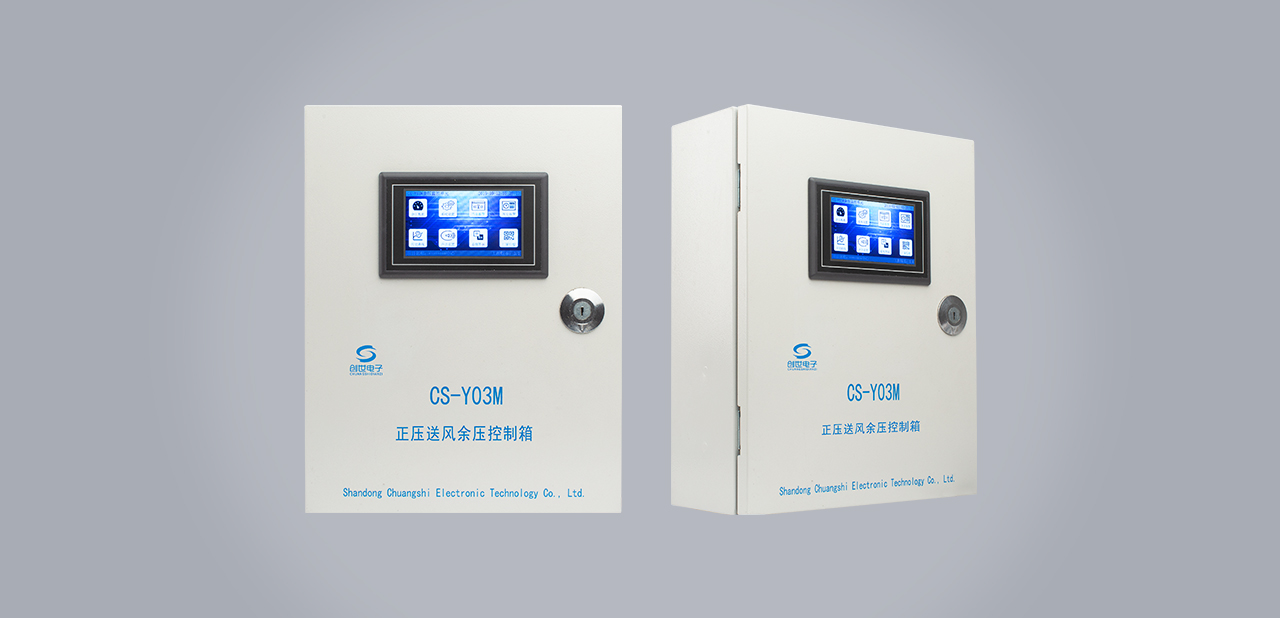

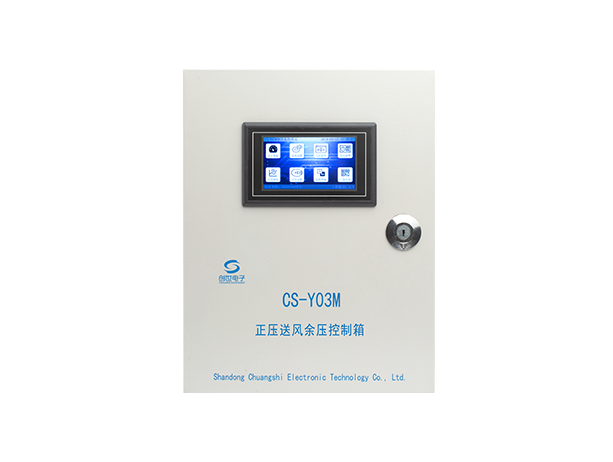

網絡型風閥控制箱型號為CS-Y03M也叫余壓控制箱。風閥控制箱電源線取自正壓送風機配電箱，通過風機箱的消防電（AC220V）取電,是山東創世電子技術有限公司專門針對正壓送風系統前室及樓梯間余壓值控制研發的一款智能產品，完全滿足GB51251-2017《建筑防煙排煙系統技術標準》中的功能需求。

風閥控制箱CS-Y03M為整個系統中的余壓探測器CS-Y03N和電動執行器（旁通泄壓閥控制機構）集中供電，負責余壓探測器信號的集中處理，從而來控制旁通泄壓閥的開啟和關閉。每臺風閥控制箱可最多控制三路旁通泄壓閥。

產品特點

• 01
  空氣壓力傳感技術
  采用美國進口的長壽命、高可靠性、高精度、小量程（-100pa-100pa）數字傳感器芯片，具有溫度補償合理、線性度高等特點。
• 02
  自動校驗技術
  上電后設備自動清零校準，方便系統調試及后期維護使用。
• 03
  液晶顯示技術
  寬溫度范圍、長壽命、自動點亮和熄滅、背光源、顯示方式靈活、顯示內容豐富等。
• 04
  無線遙控編碼技術
  通過無線遙控來設置余壓探測器的地址碼，簡便快捷；地址碼可查詢顯示，方便后期調試和維護。
• 05
  二總線通信技術
  與CS-Y03M風閥控制箱之間采用無極性二總線供電及通信，僅使用NH-RVS-2×1.5 mm2線纜，布線簡單，節省施工和線纜成本。

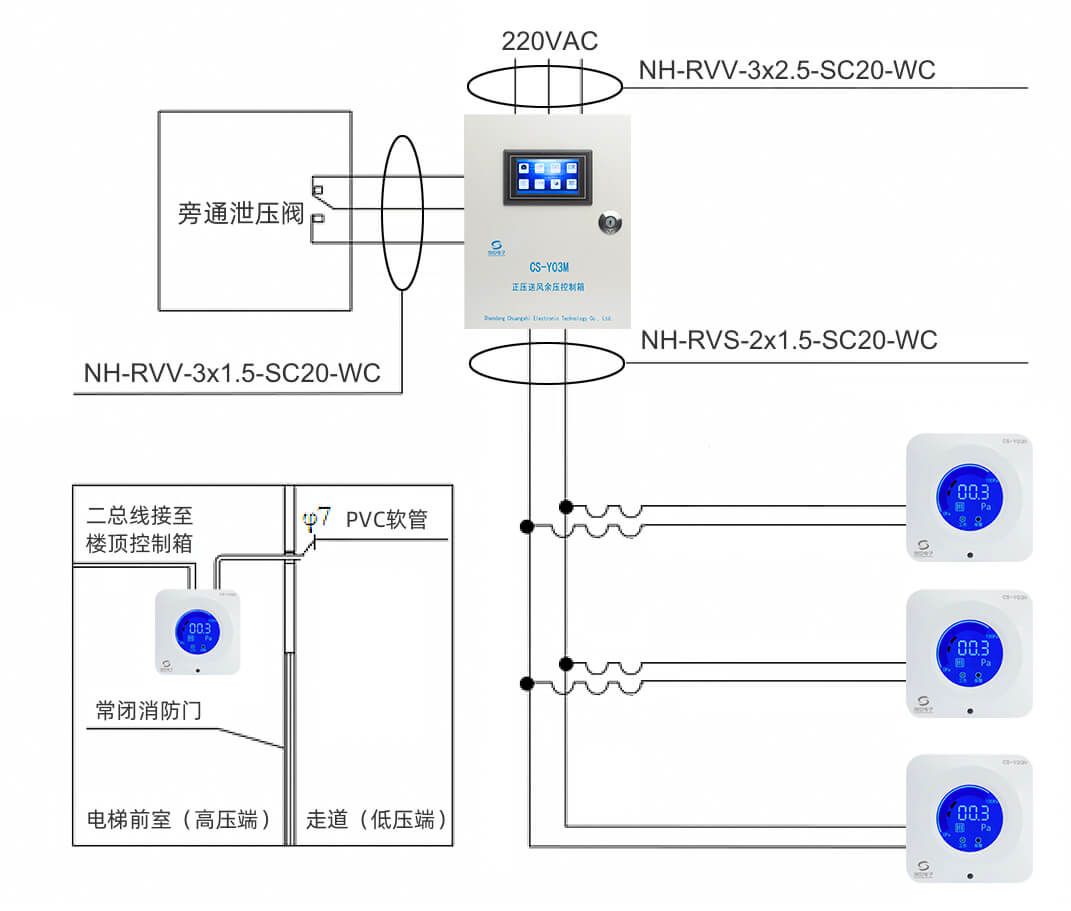

系統結構
