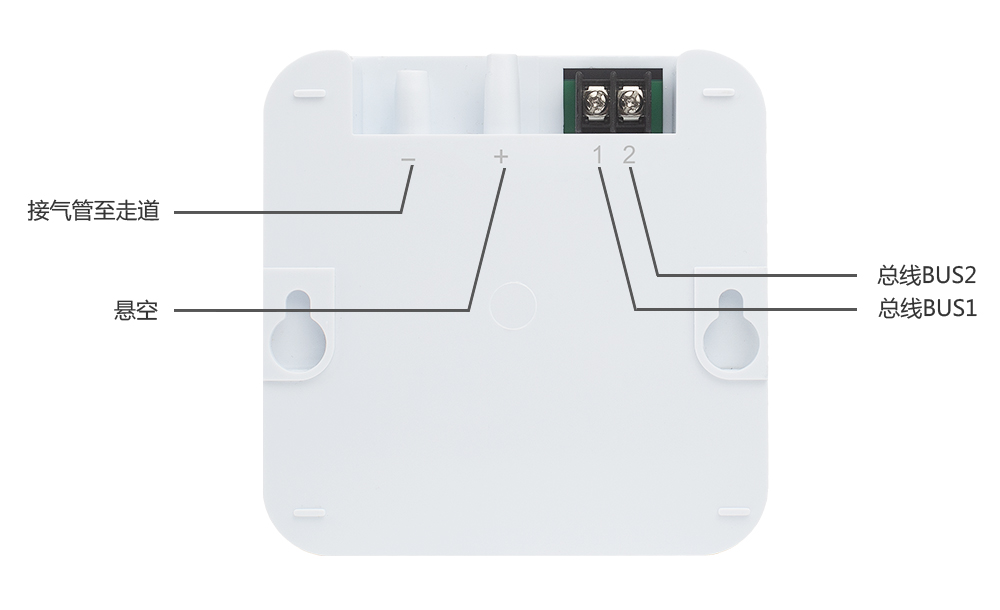

+”氣管嘴懸空在當前區域（前室/樓梯間）；
“-” 氣管嘴接氣管至走道
端子“1”“2”為無極性二總線，各樓層模塊并聯接至CS-Y03M余壓控制箱相應端子。

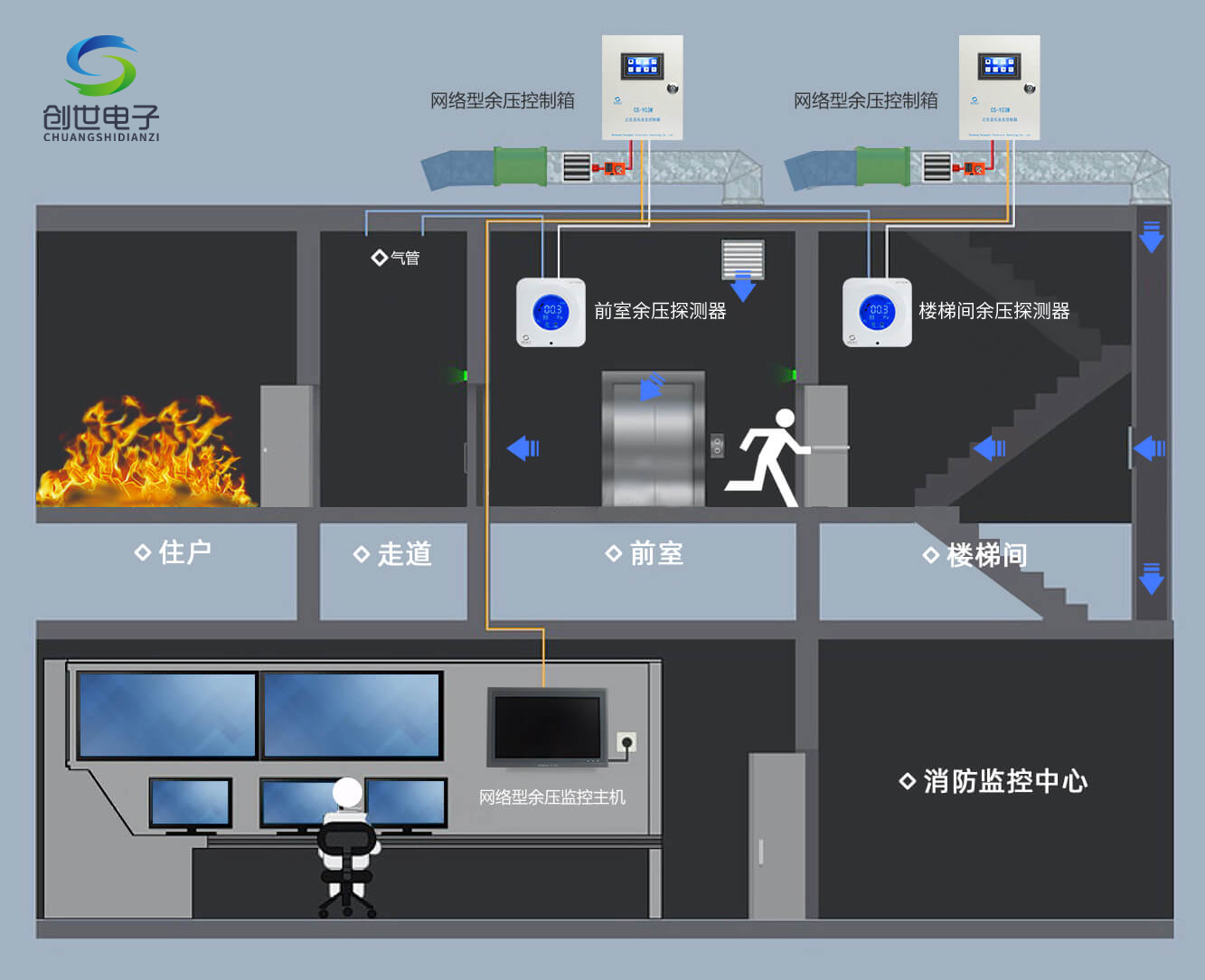

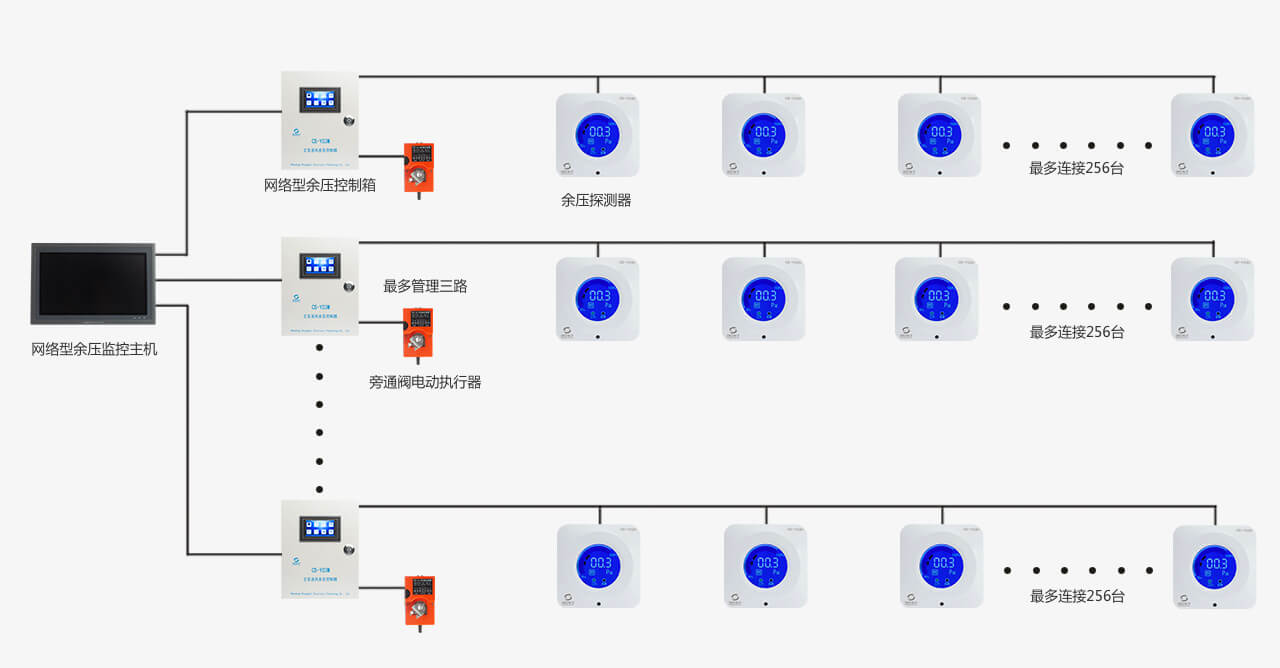

正壓送風余壓監控系統網絡型由余壓探測器CS-Y03N、余壓控制箱CS-Y03M、余壓監控主機CS-Y03D經計算機數據總線組合而成，各樓層余壓探測器對正壓送風余壓進行檢測，并將數據傳送至余壓控制箱，余壓控制箱分析探測器數據，控制旁通泄壓閥的工作狀態，實現相應空間壓差控制，達到保持余壓值在合理范圍內目的。后臺主機顯示并記錄整個系統的工作狀態。
正壓送風余壓監控系統網絡型將空氣壓力傳感技術、液晶顯示技術、計算機控制技術、計算機網絡技術有機結合起來，是專為防煙樓梯間、前室、合用前室、消防電梯間、封閉避難層（間）等場所余壓檢測和控制設計的智能測控設備。

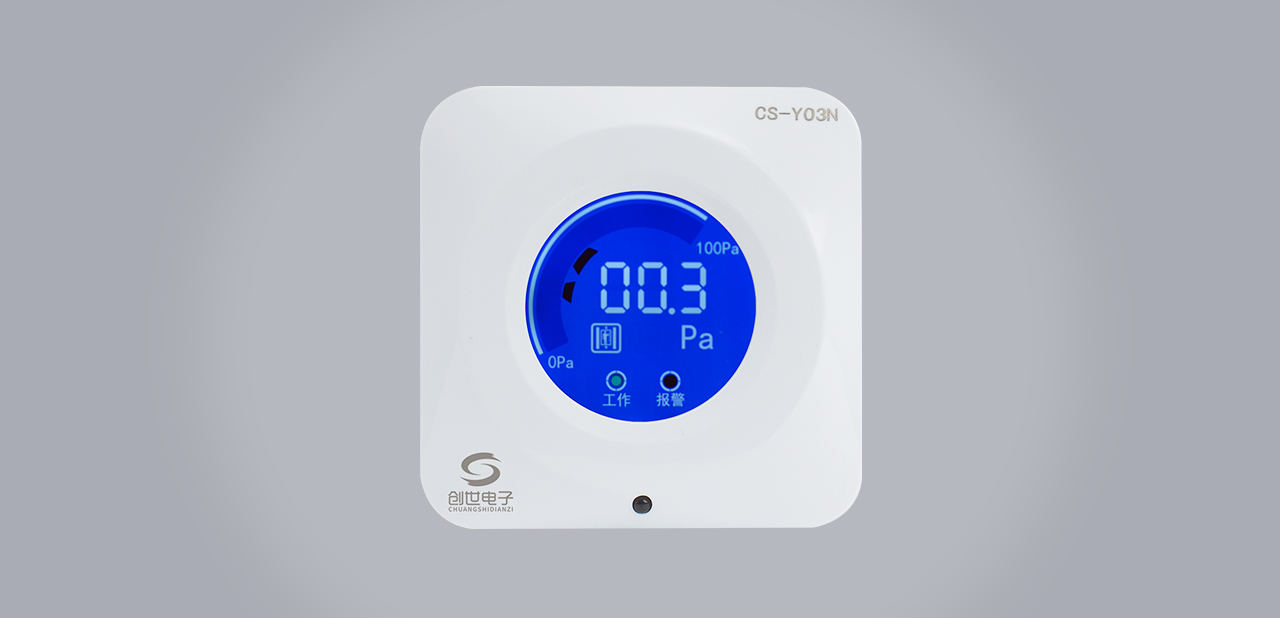

余壓探測器CS-Y03N，又名余壓傳感器、壓差測控器、差壓控制器、前室/樓梯間壓力傳感器或壓差傳感器，是山東創世電子技術有限公司專門針對正壓送風系統前室及樓梯間余壓值測控研發的一款高精度智能產品，完全滿足GB51251-2017《建筑防煙排煙系統技術標準》中的功能需求。
余壓監控系統實時監測前室和樓梯間的余壓值，及時調整加壓送風量，使前室和樓梯間的余壓值保持在合理范圍內，既能保證煙氣和熱量不能侵入，又能保證火災區人們輕松打開房門進入防煙區，為逃生人員提供安全的逃生通道。
| 產品型號 | CS-Y03N | |
|---|---|---|

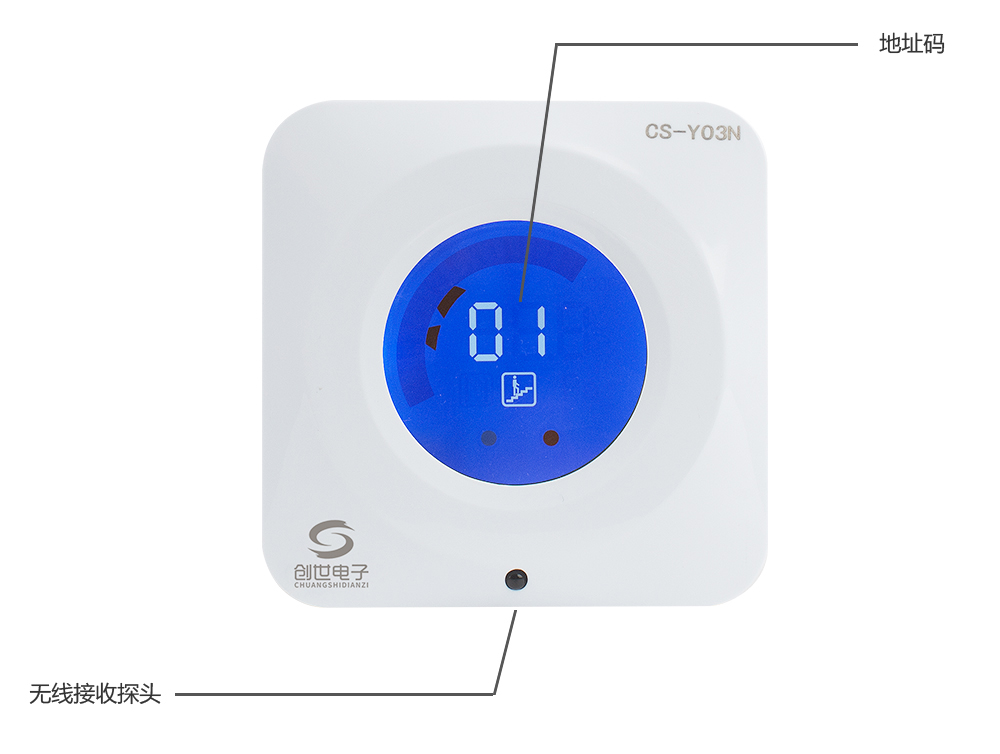

| 設置按鈕 | 無線遙控編碼，探測器具有唯一地址碼 | |
| 使用場所 | 前室、封閉避難層（間） | 樓梯間 |
| 泄壓啟動值 | 大于30帕 | 大于50帕 |
| 停止泄壓值 | 小于25帕 | 小于40帕 |
| 工作電源 | DC24V±10% | |
| 測量介質 | 不導電、非腐蝕性氣體 | |
| 測量形式及范圍 | 差壓，-100Pa～100Pa | |
| 顯示 | 彩屏數顯 | |
| 過載能力 | 量程的4-5倍 | |
| 精度等級 | 0.5%F.S | |
| 響應時間 | <0.5s | |
| 工作溫度 | -10℃～75℃ | |
| 補償溫度 | -10℃～75℃ | |

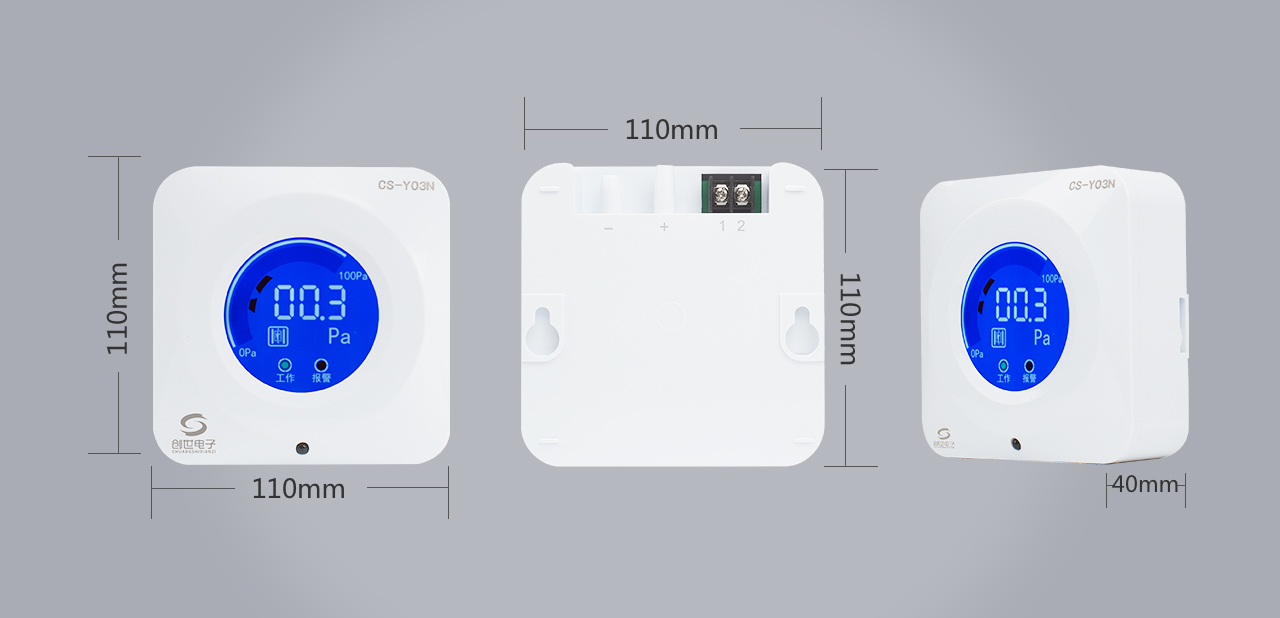

| 外觀尺寸 | 寬*高*深=110*110*40 | |
| 待機功率 | 0.8W | |
| 動作功率 | 1.5W | |
| 總線方式 | 無極性二總線，NH-RVS-2*1.5mm2 | |
| 通信速率 | 9600波特率 | |
發生火災時，正壓送風系統啟動，著火層及上下相鄰兩層風口開啟，依據安全逃生原則，加壓送風應滿足防煙樓梯間壓力>前室壓力>走道壓力的壓力遞增分布。
從防煙角度，余壓值越高越有利于防煙。但加壓送風方向與疏散門開啟方向恰恰相反，余壓值過高則會導致樓梯間和前室、前室和走道之間疏散門兩側壓差過大，從而出現疏散門難以開啟的情況，使疏散過程中存在安全隱患。
余壓監控系統，實時監測前室和樓梯間的余壓值，及時調整加壓送風量，使前室和樓梯間的余壓值保持在合理范圍內，既能保證煙氣和熱量不能侵入，又能保證火災區人們輕松打開房門進入防煙區。

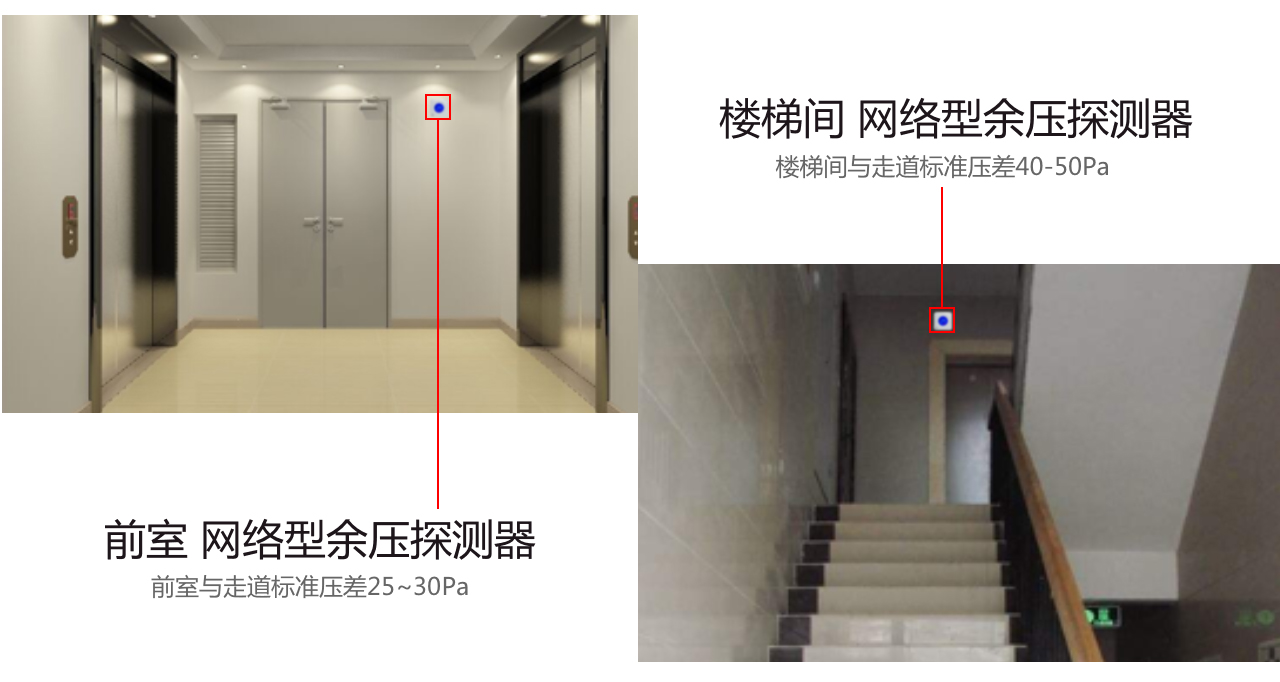

前室、合用前室的余壓探測器為每層一個；樓梯間設置兩個余壓探測器，兩個之間間距大于等于1/2樓層高度，可理解為1/4處和3/4處各一個。
安放在前室和走廊之間防火門上部墻面為宜，距吊頂或屋頂20cm，預留86暗盒以方便走線。
線纜為NH-RVS-2×1.5 mm2
