正壓送風余壓監控系統由余壓傳感器CS-Y03A、余壓控制箱（CS-FK-24、CS-FK-220）經計算機數據總線組合而成，通過相互獨立工作的各樓層余壓傳感器對正壓送風余壓的檢測，向余壓控制箱下發控制指令，再通過余壓控制箱控制泄壓閥的工作狀態，實現相應空間壓差控制，達到保持余壓值合理范圍的目的。
正壓送風余壓監控系統普通型將空氣壓力傳感技術、液晶顯示技術、計算機控制技術、計算機網絡技術有機結合起來，是專為防煙樓梯間、前室、合用前室、消防電梯間、封閉避難層（間）等場所余壓檢測和控制設計的智能測控設備。

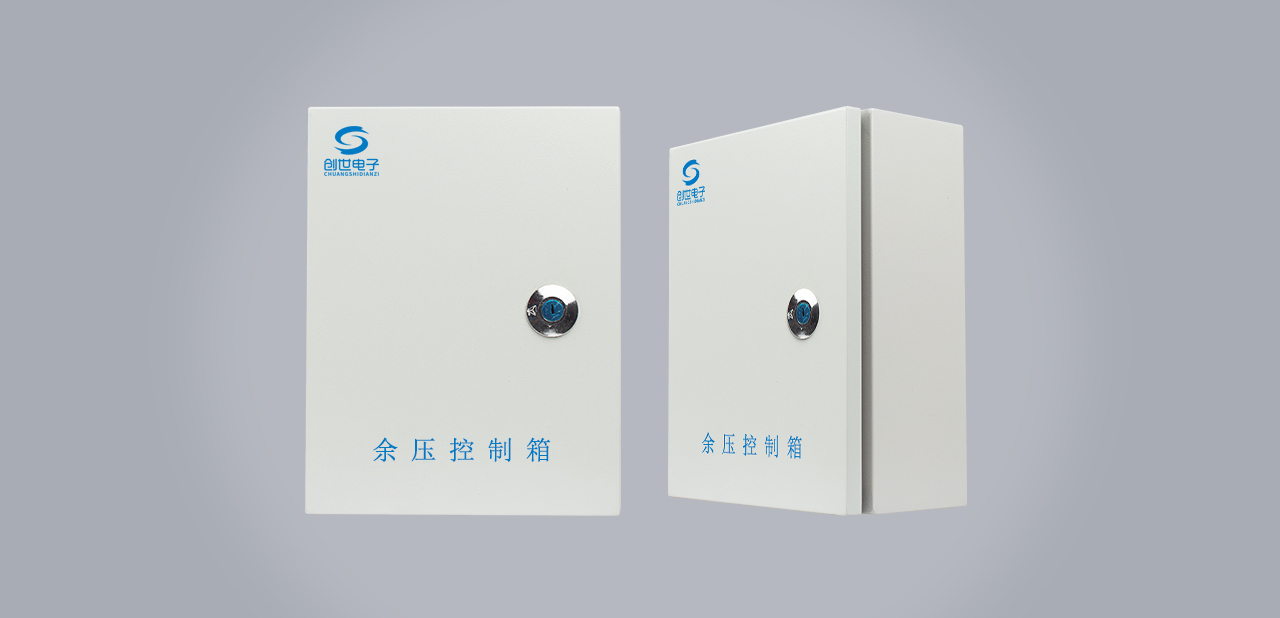

普通型余壓控制箱，又稱風閥控制箱，分為兩種型號CS-FK-24、CS-FK-220。余壓控制箱電源線取自正壓送風機配電箱，通過風機箱的消防電（AC220V）取電，輸出電壓為：DC24V和AC220V。是山東創世電子技術有限公司專門針對正壓送風系統前室及樓梯間余壓值控制研發的一款智能產品，完全滿足GB51251-2017《建筑防煙排煙系統技術標準》中的功能需求。

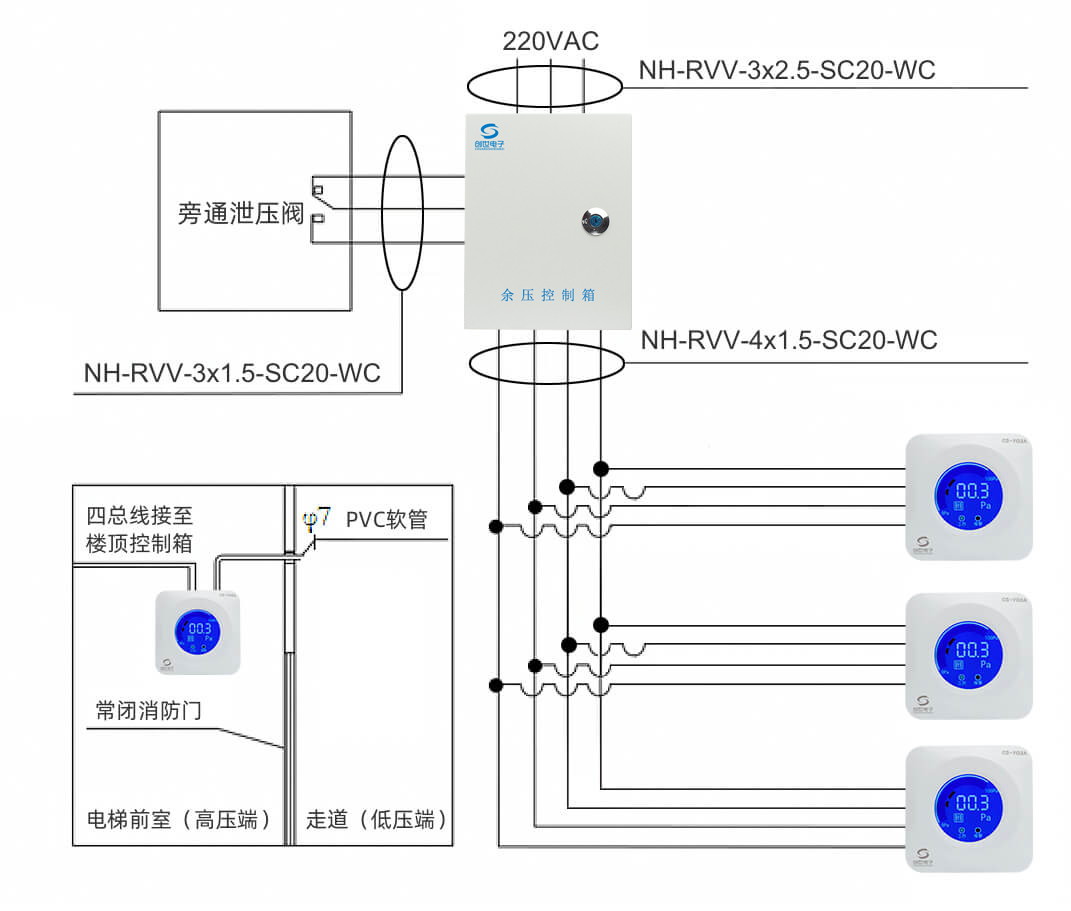

余壓控制箱CS-FK為整個系統中的余壓傳感器CS-Y03A和電動執行器（旁通泄壓閥控制機構）集中供電，負責余壓傳感器信號的集中處理，從而來控制旁通泄壓閥的開啟和關閉。每臺帶旁通閥的正壓風機需配備一臺余壓控制箱。| 產品型號 | CS-FK-24|CS-FK-220 | |
|---|---|---|

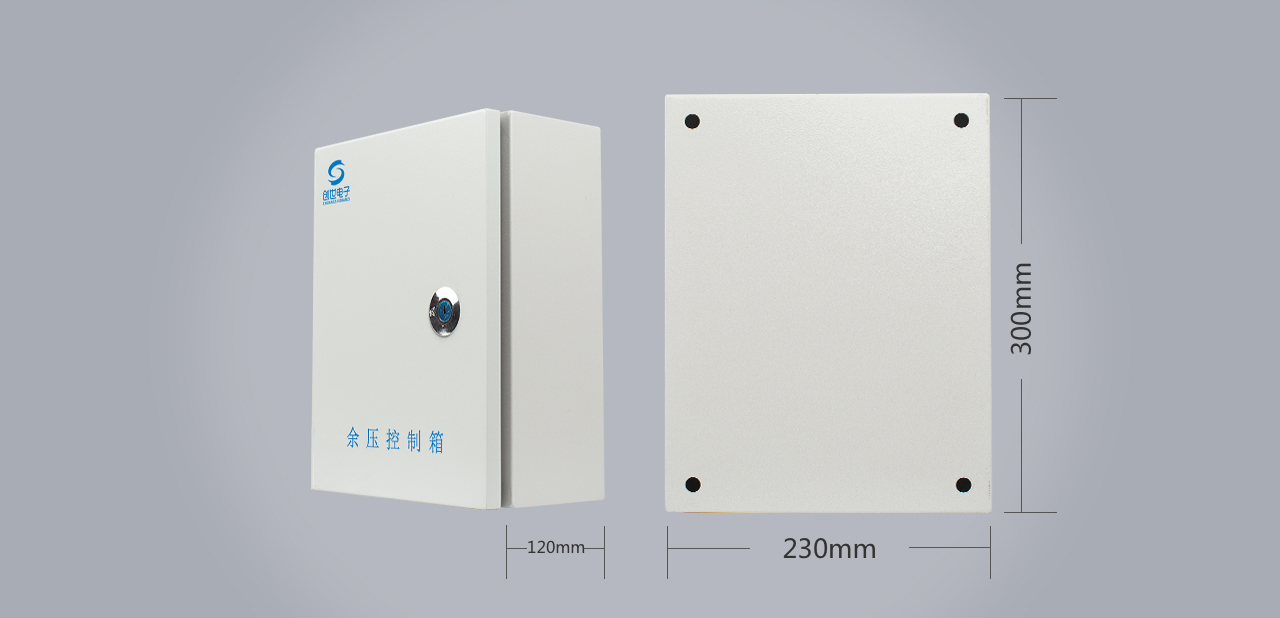

| 產品尺寸 | 寬*高*深=230*300*120 | |
| 安裝方式 | 壁掛 | |
| 安裝位置 | 安裝在正壓送風機電源控制箱旁為宜 | |
| 輸入電壓 | AC220V±10%，取自正壓送風機配電箱 | |
| 輸出電壓 | DC24V|AC220V | |
| 箱體材質 | 1.5mm冷軋鋼板，防水 | |
| 工作溫度 | -15℃～85℃ | |
| 功能特點 | 可控制DC24V泄壓閥 | 可控制AC220V泄壓閥 |
| 供電線纜 | NH-RVV-3X2.5 mm2 | |
| 與傳感器通訊線纜 | NH-RVV-4X1.5mm2 | |
| 與旁通閥控制線纜 | NH-RVV-3X1.5mm2 | |
| 通道數量 | 可管理1路旁通泄壓閥 | |
| 帶載能力 | 最多連接管理64臺余壓探測器 | |
| 電源功率 | <50W | |
| 應用場景 | 室內、室外均可 | |

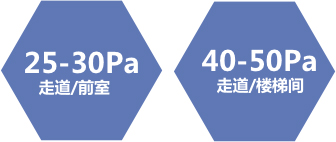

發生火災時，正壓送風系統啟動，著火層及上下相鄰兩層風口開啟，依據安全逃生原則，加壓送風應滿足防煙樓梯間壓力>前室壓力>走道壓力的壓力遞增分布。
從防煙角度，余壓值越高越有利于防煙。但加壓送風方向與疏散門開啟方向恰恰相反，余壓值過高則會導致樓梯間和前室、前室和走道之間疏散門兩側壓差過大，從而出現疏散門難以開啟的情況，使疏散過程中存在安全隱患。
余壓監控系統，實時監測前室和樓梯間的余壓值，及時調整加壓送風量，使前室和樓梯間的余壓值保持在合理范圍內，既能保證煙氣和熱量不能侵入，又能保證火災區人們輕松打開房門進入防煙區。
余壓監控系統如何選擇系列與型號，什么情況下選CS-FK風閥控制箱？選型步驟
