一、CS-Y03A余壓探測器安裝

1. 余壓探測器安裝在合用前室、樓梯間或走廊，并根據預埋的管線和氣管的走向來確定具體安裝位置。如果未提前預埋管線時，建議從風井穿線。

2. 探測器通過背部的掛孔固定在墻上，安裝在防火門上方墻面為宜，距吊頂或屋頂20cm-50cm處。

3. 氣管的安裝則需根據探測器安裝的位置確定，規則如下：

1) 探測器安裝位置為合用前室時，負氣嘴接氣管，氣管另一端應走至相應走廊側，正氣嘴懸空；

2) 探測器安裝位置為樓梯間時，負氣嘴接氣管，氣管另一端應走至走廊，正氣嘴懸空。

3) 探測器安裝位置為走廊時，正氣嘴接氣管，氣管另一端應走至相應合用前室側，負氣嘴懸空。

4. 氣管防護

1) 已經吊頂樓層，建議穿氣管至吊頂上，然后從走廊吊頂合適位置開孔穿出；

2) 所有氣管裸露部分建議套PVC管或金屬管，并予以固定；

3) 所有氣管拐彎處，均需預留一定彎度，避免氣管打結導致憋氣。

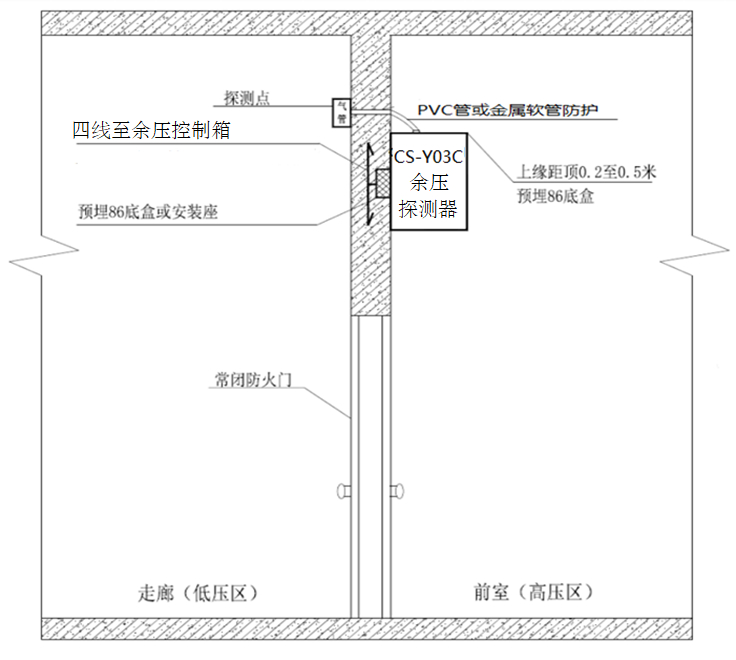

下圖為探測器安裝示意圖：

二、CS-Y03A余壓探測器接線

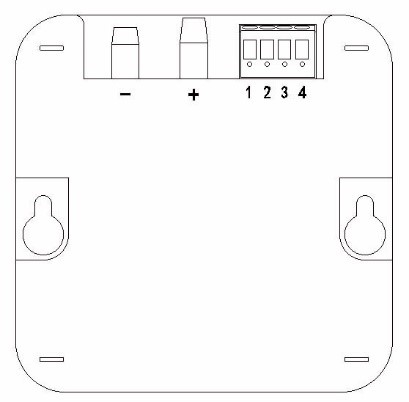

1. 下圖為探測器接線端子示意圖：

2. “+”氣管嘴懸空在當前區域（前室/樓梯間）；

“-” 氣管嘴接氣管至走道；

端子“1”“2”接DC24V電源，各樓層模塊并聯依次接到CS-FK余壓控制箱第“5”“6”號端子；

端子“3”“4”接信號線，各樓層模塊并聯依次接到CS-FK余壓控制箱第“7”“8”號端子。

3. 建議采用NH-RVV-4*1.5mm2電纜。

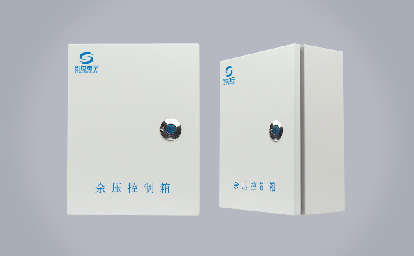

三、CS-FK余壓控制箱安裝

1. 余壓控制箱為壁掛式安裝，其供電從風機配電箱引出；

2. 樓頂頂層探測器四根甩線引至余壓控制箱的端子排標示位置；

3. 正壓送風機旁通閥電動執行機構引出3根線至余壓控制箱的端子排標示位置；

控制箱接線端子定義：

四、探測器、控制箱調試

探測器、控制箱和旁通閥電動執行器全部接線完成并檢查無誤后，打開余壓控制箱內部開關。

1. 加電后，內部電源啟動，會看到余壓控制箱內控制板上的綠色工作指示燈點亮。

2. 對應的余壓探測器啟動，探測器屏幕點亮，并顯示當前余壓值，依次檢查每臺余壓探測器，在被檢測空間聯通的情況下，如果余壓值超過2Pa，重啟余壓控制箱內部開關。

3. 常按探測器側面按鈕3秒以上，根據安裝位置（默認為前室）設定報警閾值：電梯前室指示燈亮，報警值為25-30Pa；樓梯間指示燈點亮，報警值為40-50Pa。

4. 查看旁通閥，此時應處于關閉狀態。

5. 隨意選一臺余壓探測器進行報警模擬，用手堵住沒插軟管的氣管嘴，余壓值變大直至余壓探測器告警，此時，探測器報警燈閃爍，余壓控制箱內控制板上的紅色報警指示燈點亮，同時查看旁通閥，旁通閥應打開；旁通閥完全打開后，取消模擬報警，各報警燈熄滅，旁通閥關閉。

五、常出現的故障現象及解決辦法

如果調試時出現其他問題，請與我公司聯系。

六、其它

請按照上述步驟安裝余壓探測器并接線，安裝余壓控制箱并引線至正壓送風管道上的旁通閥，加電調試，如果出現問題或者設備故障，請與我公司聯系，服務熱線400-8790-119。
